МАТЮШИН.COM https://matyushin.com/ ru МАТЮШИН.COM DataLife Engine Фонокорректор GENESIS-2 https://matyushin.com/vsya-produkciya/fonokorektory-i-tembrobloki/810-fonokorrektor-genesis-2.html https://matyushin.com/vsya-produkciya/fonokorektory-i-tembrobloki/810-fonokorrektor-genesis-2.html Фонокорректор GENESIS-2
Фонокорректор GENESIS-2
Фонокорректор GENESIS-2
Фонокорректор GENESIS-2
Фонокорректор GENESIS-2
Фонокорректор GENESIS-2
Фонокорректор GENESIS-2
Новая версия легендарного корректора GENESIS. До этого было несколько форматов все они не плохо себя зарекомендовали , но по просьбам трудящихся решено было вернуться к первоначальной версии с кенотронным питанием , но только уже с новым подходом. Как видно сохранены два раздельных моноканала и в этой версии они разнесены по краям корпуса, так же платы разведены как левая и правая,блок питания в центре и отделен двумя перегородками, что очень удобно при монтаже каналов и соответственно защищает каналы от наводок питающих цепей.Лампы ,как на входе , так и на выходе 6Н8С, причем на входе с золотой сеткой. 6Н8С это очень хорошая лампа для входных каскадов фонокорректоров,ее мало используют из за небольшого усиления и несколько большего относительно других применяемых ламп тока накала. Не большая крутизна и относительно малая проходная емкость,низкий микрофонный эффект,, минимальное соотношение сигнал-шум, как раз то что нужно. В корректоре применена распределенная коррекция, ее преимущества перед обычной:Распределяя коррекцию мы "привязываем"частотную характеристику к реальным нагрузкам каждого каскада снижая риск ВЧ звона и делаем более точной АЧХ, снижаются интермодуляционные искажения и уменьшается чувствительность к наводкам.RIAA-характеристика получается как сумма нескольких RC звеньев . каждая из которых работает в узком диапазоне частот.Это позволяет использовать менее точные и более доступные конденсаторы и резисторы, при этом суммарная характеристика получается достаточно близкой к стандарту.
Стоимость сохранилась на прежнем уровне 100т.р.
Данные версии работают прекрасно у народа и радуют своим звучанием.
]]> Сергей Васильевич Mon, 19 Oct 2026 22:40:21 +0300 Фонокорректор Genesis-1 https://matyushin.com/vsya-produkciya/fonokorektory-i-tembrobloki/809-fonokorrektor-genesis-1.html https://matyushin.com/vsya-produkciya/fonokorektory-i-tembrobloki/809-fonokorrektor-genesis-1.html Фонокорректор Genesis-1
Фонокорректор Genesis-1
Фонокорректор Genesis-1
Фонокорректор Genesis-1
Фонокорректор Genesis-1
Фонокорректор Genesis-1
Развитие фонокорректора BRAVO-1 two GENESIS-1
Полностью пересмотрен подход к реализации проекта. Моношасси на борту со встроенными стабилизаторами анодов и накалов. Быстрые диоды с малым падением. Продуманная разводка, короткие пути и короткий тракт.,хорошая комплектация . как видно на фото -установка в корпус, это просто механическая задача. Все сделано на плате. Фона присущего многим ламповым корректорам можно сказать нет вообще., если и появляется , то как правило от различного рода нестыковок. Выход порядка 550 мв.Плотный бас , отличная динамика , любые жанры. На самого требовательного слушателя , без проблем.
Стоимость 85т.р.]]> Сергей Васильевич Sun, 18 Oct 2026 18:29:20 +0300 Однотактный HI-END на EL84 https://matyushin.com/vsya-produkciya/lampusiliteli/808-odnotaktnyy-hi-end-na-el84.html https://matyushin.com/vsya-produkciya/lampusiliteli/808-odnotaktnyy-hi-end-na-el84.html Однотактный HI-END на EL84
Однотактный HI-END на EL84
Однотактный HI-END на EL84
Однотактный HI-END на EL84
Однотактный HI-END на EL84 , на аморфных выходных трансформаторах. Цель создания данного устройства была одна , создать усилитель на лампах EL84 высокого класса, не больших габаритных размеров , 315 прим. по ширине.и 310 по глубине , высота 60 мм.
Было решено применить трансформаторы на аморфном железе . 60 Вт г.м аморфа для этой лампочки вполне будет вполне.
Решено было использовать эл.дроссель, с плавным пуском и питанием на быстрых диодах. EL84 либо Mullard, либо Tungsol, либо Genalex. На раскачку была выбрана 6н6п, хорошая сигнатура и достаточно большая площадь анода двух триодов.От обратной связи отказался( не понравилась динамика. хотя линейность и лучше. но тут это не главное. Что внесли трансформаторы: Были прослушаны, такие же точно трансы на железе 3408, все в принципе хорошо , хороший звук, но обычный , не для этой задачи. При прослушивании аморфа, сразу выделилась середина и как сказала моя жена, в звуке появилась магия. Магия это точное описания звука, особенность . что на малых уровнях громкости при хорошей акустике 95дб .нет завала по низам . они так же воспроизводятся с тем же характером. Верх на аморфе 50000-0 дб, говорит сам за себя. Низы на уровне 40-2дб
Для любителей чистой ,душевной музыки.
Стоимость от 75т.р( на заказ)
Прослушать можно по ссылке в VK
https://vk.ru/wall-240742201_9]]> Сергей Васильевич Wed, 07 Oct 2026 14:16:14 +0300 Ламповый предусилитель. https://matyushin.com/vsya-produkciya/lampusiliteli/807-lampovyy-predusilitel.html https://matyushin.com/vsya-produkciya/lampusiliteli/807-lampovyy-predusilitel.html Ламповый предусилитель.
Ламповый предусилитель.
Ламповый предусилитель.

Ламповый предусилитель.





Предусилитель с трансформаторным выходом. 1:1,3. Лампы 6Э6П, 6Э6П ДРУ,короткий тракт., без проходных конденсаторов ,трансформаторы 60Вт габ.мощности в линию 600 Ом. Для работы с усилителями мощности , в качестве предусилителя сигнала, коммутатора каналов, регулятора громкости.
Коммутатор на 3 входа. В целом мне очень понравился аппарат, середина очень хорошая, плотный бас. На трансформаторах выходных не хватает крепления. не готово еще пока,,рабочий вариант,
Стоимость изделия ориентир -45т. В зависимости от комплектации.
Сейчас готовлю такой же вариант оконечного усилителя на этих лампах. они очень и очень красиво играют. мощность всего 0.5вт, но для чувствительной акустики , для домашнего усилителя, с компьютера например. так же может использоваться как усилитель для наушников.
Достаточно универсальный прибор. в том числе благодаря наличию трансформаторов. ,которые подавляют в том числе нечетные гармоники, что в свою очередь благоприятно сказывается на звуке.Ну и гальваническая развязка соответственно.]]> Сергей Васильевич Wed, 17 Jun 2026 20:23:49 +0300 Однотактный на 6Э6П-6L6GC https://matyushin.com/vsya-produkciya/lampusiliteli/806-odnotaktnyy-na-6e6p-6l6gc.html https://matyushin.com/vsya-produkciya/lampusiliteli/806-odnotaktnyy-na-6e6p-6l6gc.html Однотактный на 6Э6П-6L6GC
Однотактный на 6Э6П-6L6GC
Однотактный на 6Э6П-6L6GC
Однотактный на 6Э6П-6L6GC
Приятный во всех отношениях.! 7Вт прекрасного звука.Хорошая динамика , прекрасно отыгрывает рок. Даже не буду больше ничего описывать . все и так видно на фото.
]]> Сергей Васильевич Tue, 16 Jun 2026 18:09:22 +0300 Выходные трансформаторы на ОСМ-016 https://matyushin.com/vsya-produkciya/nabor6p14p/output6p14p/805-vyhodnye-transformatory-na-osm-016.html https://matyushin.com/vsya-produkciya/nabor6p14p/output6p14p/805-vyhodnye-transformatory-na-osm-016.html Выходные трансформаторы на ОСМ-016
На фото образец ,как форм фактор, какие изделия можно делать на данных промышленных трансформаторах.
Как двухтактные . так и однотактные.Для однотакта, габариты железа позволят получить низкий бас. особенно это важно для маломощных ламп , типа 6П14 (EL84). 6П6С,6V6, 6Ф6 и им подобных и главное большое окно позволяет намотать более толстым проводом, соответственно -демпинг фактор. Ну и соответственно получить при секционировании меньшую паразитную емкость.Разбор происходит в печи,что позволяет сохранить железо  от неминуемого расслоения . если это делать просто с помощью киянки....Каркас фрезеруем из плотного текстолита, старый само собой уже не годится. Железо на них не плохое по качеству.!
Двухтакт, весь ряд до КТ88
Однотакт, так же весь этот ряд.
]]> Сергей Васильевич Fri, 22 May 2026 18:33:32 +0300 KIT (Набор) деталей на однотакт 6П3С https://matyushin.com/vsya-produkciya/kit-nabory/804-kit-nabor-detaley-na-odnotakt-6p3s.html https://matyushin.com/vsya-produkciya/kit-nabory/804-kit-nabor-detaley-na-odnotakt-6p3s.html KIT (Набор) деталей на однотакт 6П3С
KIT (Набор) деталей на однотакт 6П3С[/center]
В набор входит:
Плата
Схема( на схеме обозначен стаб анода,его в плате нет!)
Панельки
резисторы, конденсаторы, клемники
Лампы 6П3С
стоимость 3000р.
если нужна 6Н9С+350р.]]> Сергей Васильевич Fri, 22 May 2026 12:29:26 +0300 дроссели для лампового усилителя https://matyushin.com/vsya-produkciya/drosseli/803-drosseli-dlya-lampovogo-usilitelya.html https://matyushin.com/vsya-produkciya/drosseli/803-drosseli-dlya-lampovogo-usilitelya.html дроссели для лампового усилителя
дроссели для лампового усилителя
Индуктивность 5гн, ток до 200ма, омическое-70 Ом.Габариты 60мм. ширина , 50 мм высота,43 мм по каркасу.
В наличии.]]> Сергей Васильевич Wed, 13 May 2026 12:58:11 +0300 АМОРФ https://matyushin.com/vsya-produkciya/lampusiliteli/802-amorf.html https://matyushin.com/vsya-produkciya/lampusiliteli/802-amorf.html АМОРФ
АМОРФ
АМОРФ
Очень много времени потребовалось, что бы освоить аморф на выходных трансформаторах.Задача со многими не известными, очень капризный материал. шаг в сторону и все улетаем в ноль.Данных как и что мотать то же ноль. Ну вот результат , это макет однотактного усилителя , моноканалы на связке EF14-El156 . По связке лучшего не придумать. В начальном варианте стояло железо М4 Core Cut? 650 Вт г.м. Все прямо хорошо , но чего то не хватало , напор выноси , низ все есть, но как то......, учитывая , что 156 я это вообще королева всех ламп ( по моему мнению).
Аморф переделал все двухтактники, до которых смог дотянуться, но там проще, аморф не любит зазоров( к стати топовые буржуйские усилители на аморфах стоят в районе 1.5 млн. на наши деньги.). И вот наконец то однотакт Аморф 200 вт г.м. на 156 ю.Промерил Ачх все очень ровно 20гц-0.5 и так линейно до 20т..... спад на 50т-2 дб..измерял на В3-38. Понятно , что это основа . но еще же и есть спектрограмма сигнала. Могу сказать сейчас только, что вот сегодня слушал. минут 40 это точно вынос мозга. считаю . что достиг лакшери варианта. к стати читал , что многие наши производители. так и не освоили этот материал, просто понятно, надо убить кучу проводов и времени и терпения.считаю, что мои три месяца труда не пропали даром.Аморф я понимаю он не для всех по деньгам , это лакшери вариант.. Но могу сказать есть еще у меня белые пятна. понимаю что можно улучшить показатели. так что не смотря на положительный вариант будем работать дальше.
Вот сравнение,двух вариантов. Немецкое М4 слева( что стояло) и аморф справа
АМОРФ
]]> Сергей Васильевич Wed, 06 May 2026 01:19:29 +0300 Двухтактный выходной трансформатор для 6П14П https://matyushin.com/vsya-produkciya/nabor6p14p/output6p14p/801-dvuhtaktnyy-vyhodnoy-transformator-dlya-6p14p.html https://matyushin.com/vsya-produkciya/nabor6p14p/output6p14p/801-dvuhtaktnyy-vyhodnoy-transformator-dlya-6p14p.html Двухтактный выходной трансформатор для 6П14П

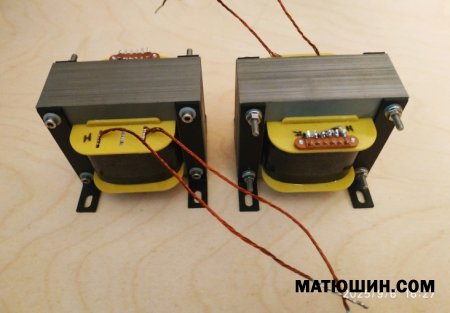

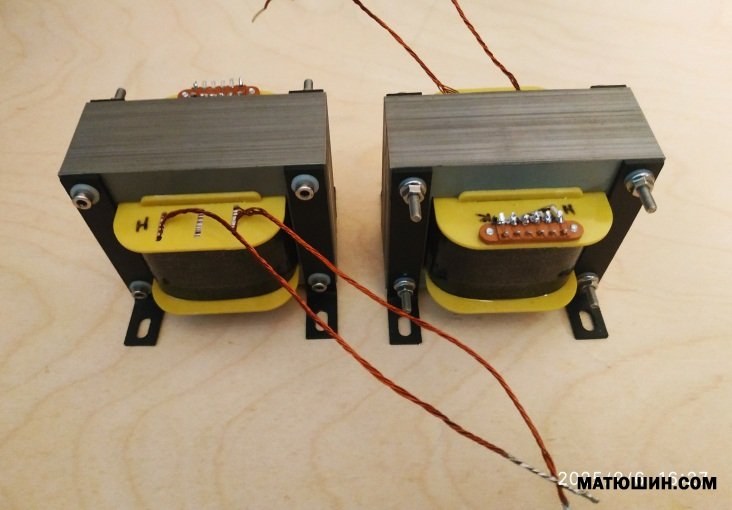

Двухтактный выходной трансформатор для 6П14П
Двухтактный выходной трансформатор для 6П14П
Двухтактный выходной трансформатор для лампового усилителя .Лампы типа 6п14п ( EL84)..7k,нагрузка 0-4-8, ультр.отводы . Омическое РР-450 ом, индуктивность 68 гн, на 200 гц.Полоса частот от 20гц-0,5 дб-----40 т.гц-1дб.
Секционирование 4+3.
60 Вт габ.мощности.
Железо 3408---0,28 мм.
Габаритные размеры:
Ширина -67мм, Высота 56мм., глубина по каркасу 70 мм
Промеры на В3-38 и Г3-36А.
Стоимость одного 4500р
Сохраняет хороший плотный бас и достойную середину.
Намотка на профессиональном оборудовании .Станки позволяют сделать хорошую утяжку и уложить плотно витки..
На данном железе трансформатор можно намотать и для 6П3С. надо только приведенку изменить, я пробовал. достаточно не плохо наваливает.
]]> Сергей Васильевич Sat, 25 Apr 2026 10:51:13 +0300
