120Вт г.м М6 3,5К однотакт.для ламп типа 6п3с, EL34,6L6, 6c4c,300B
Омическое 220Ом.Зазор 0,1мм.
10т.р.шт.

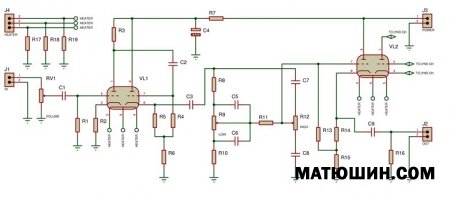

Это полная версия ранее публиковавшегося темброблока.2 х 6н1п тут формат 3 х 6н1п. Первая лампа предусилитель. далее сам темброблок растянут между двумя катодными повторителями, с небольшой полож. обратной связью.,для того что бы обеспечить передачу сигнала без потерь , на катодных повторителях. Характеристики не снимал, схема работает устойчиво. результат покупателей устраивает вполне.
В комплекте , резисторы, конденсаторы, панельки , лампы., плата.4900р.Возможно комплектованием силового и блока питания.Схема в комплекте. Размер печатной платы 185/150 мм.

Данный формат 130 Вт .г.м Аморф. Китай причем очень не плохой. Был намотан под РР на EL84. Количество витков на первичке сохранил как в предыдущем изделии,для данного типа ламп, с учетом особенностей каркаса, симметричная намотка и несколько другое распределение по секциям, при чем на предыдущем М6 железе индуктивность была 22 гн примерно+-..Тут 84 Гн на UT89,но он подвирает на больших индуктивностях, на E7-22 будет больше 100,но он на работе, уточню в следующий раз.
По факту были заменены трансформаторы на РР усилителе М6-120вт.гм. Ачх еще с новыми не измерял, но и так все слышно.Так то факту они играли очень не плохо. верх до 40т.-1дб.. Но тут скажем образно О......О. Расширилась сцена. хотя повторюсь, она и так норм. была. ,на фонограммах стал слышать нюансы , которых раньше вообще не замечал.По высоким. очень приятно , особенно вот самый верх, на котором часто случаются "задиры", тут ничего подобного , выписывает очень подробно., с хорошим разрешением.. Бас..были сомнения. однако все очень хорошо, думаю он остался на прежнем уровне. но его характер изменился, пока не понял куда, но мне нравится , стал, ну примерно как хочется его потрогать,стал осязаемый.. Ну тут еще и уровень у усилителя очень высокий. Лампы на выходе Telefunken , на входе 12AU7 Toshiba. Отсюда еще есть возможность прочувствовать все нюансы Аморфного железа.

Пока , до скорых встреч. Буду выкладывать новые конструкции с Аморфом. Удовольствие относительно не дешевое, но того стоит. Ну и понятно для тех ,у кого есть возможность и желание.

Новая серия выходных трансформаторов на новых каркасах из текстолита, по улучшенной симметричной карте намотки.В данном варианте РР применено железо 0.5мм толщиной , производство Италия. Почему 0.5мм? Банально , оно дешевле М6, но как оказалось по качеству очень не плохое, разница между ними в нюансах не смотря на толщину железа.
По цене 100Вт г.м-7500р.ш.
120Вт--8000р.шт.
Секционирование как правило 5+6
Данный образец изготовлен под лампы типа 6П3С,КТ88,EL34 и т.д ,омическое 180 ОМ , индуктивность порядка 23гн.+-
Возможно изготовление на другие тип.ламп.

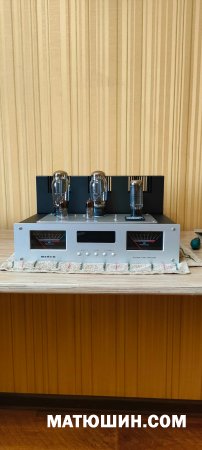

2х25Вт лампового звука. Чистый , прозрачный верх в данном случае формируют лампы КТ66. Великолепная динамика позволяет с успехом контролировать.даже низкочувствительную акустику.88 и ниже Дб. Уже состоялось независимое прослушивание и все отметили именно эти качества! Выходные трансформаторы 100 Вт г.м.симметричные, железо 0.35 М6. Питание мостовое.Дроссель. Как и во всех усилителях серии ATLAS стабилизатор анодного на предварительную часть, предусилитель и фазоинвертор.Силовой 200Вт г.м. тороидальный. Габариты 38 х31 х 20см.
Хороший подарок.Усилитель за который не стыдно! Возможно применение ламп EL34.
Стоимость 130т.р

Вот такой удивительный усилитель, прекрасный подарок, певучий, очень. музыкальный.
Лампы 6Н23П-6П14П_EZ80
2Вт выходной мощности. Режим работы -триодный. Класс А.
6П14П самая прекрасная лампа, много чего на ней делаю и всем советую. Надо только хорошо ее приготовить.
Стоимость усилителя 40Т.р.!!!

Для любителей качественного звука.
Однотакт для ламп типа EL84(6П14П) и им подобных. Специальное секционирование. 5К. 0-4-8 Вариант HI-END. 60 Вт. г.м. Габариты 80*70*70. Остальное описание позже.
6500р.шт.
